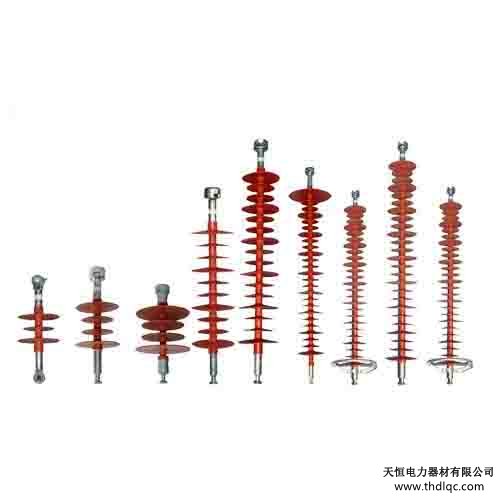

復合絕緣子介紹

　　復合絕緣子有一系列優點，但是瓷套式結構的避雷器存在一些缺點，如內部容易受潮、爆炸時可能危及其他設備和人身安全，以及由于本身笨重并且需要經常性的阻性電流檢測。這些缺點使得瓷套式避雷器的應用范圍受到較大限制。有機復合套氧化鋅避雷器在以上幾個方面有明顯的優點。其全固體結構消除了吸潮，消除了爆炸的危險。而且耐污性能和散熱性能好，制造工藝簡單，復合套避雷器重量大大減輕，可以制成懸掛式避雷器。

　　沿線裝設懸掛式氧化鋅避雷器可顯著提高線路耐雷水平、降低雷擊跳閘率，可以實現長線路的深度限制操作過電壓，進而配合線路復合絕緣子對線路及桿塔進行全新的設計，如緊湊型線路等。這對特高壓線路減少線路走廊、降低線路造價有十分重要的意義。

　　用于特高壓設備的套管和套筒屬于特大型瓷件，制造難度大。參照研制復合絕緣支柱的經驗，對套管類瓷件采用組合絕緣的方式后會得到較好解決。

　　對用于CT，PT及開關的套管類瓷件，組合絕緣子是一種方案，用硅橡膠傘群加玻璃鋼筒的復合絕緣套筒也是一種方案，后者還可以解決防爆問題。國外在20世紀80年代就有了復合絕緣套筒的SF6開關在試運行

　　復合絕緣子的機械性能和電氣性能的表示方法

　　因為復合絕緣子同時起到電氣絕緣和機械連接的作用，因此對復合絕緣子要同時提出電氣性能和機械性能兩方面的要求。 懸式絕緣子串聯使用，可用于不同電壓等級的輸電線路，電壓等級越高，所需串接絕緣子的數量越多。在一般地區若采用普通型懸式絕緣子，35KV線路需要3片，110KV線路需7片，220kv需14片。對懸式絕緣子不給出額定電壓值，只給出機電破壞負荷值，輸電線路的電壓等級越高，所需絕緣子機電破壞負荷值也越高。例如，110kv的線路懸式絕緣子的機電破壞值只需70KN，

　　500kv線路懸式絕緣子的機電破壞負荷需160KN貨210KN。棒形絕緣子的長度決定了適用的電壓等級，對棒形絕緣子同時給出額定電壓等級和對機械性能的要求，對機械性能的要求多數情況是以彎矩形式表示，有時以扭矩表示。
