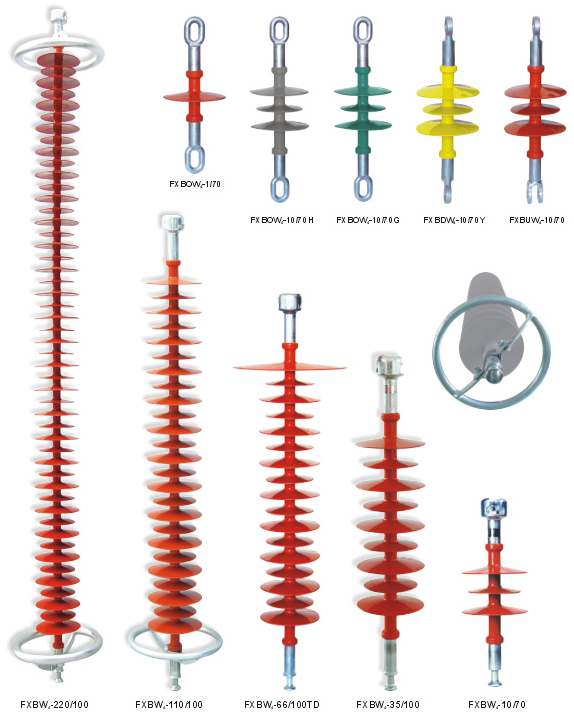

棒形懸式復合絕緣子由芯棒、傘裙護套(粘合層)、連接金具幾部位組合而成。芯棒和金屬端頭有較強的抗張和抗拉強度，用有機材質制做的傘盤具備優異的憎水性和抗污閃力量。適用于高壓電力線路，特別是在適用于污濁地域，能合理地避免污閃安全事件。在線路電壓和破壞負荷同樣時，棒形復合絕緣子的重量只能懸式絕緣子串的1/6~1/10，安裝和拆換都比較容易。這種優勢使之變成現階段普遍應用的瓷絕緣子的換代產品。棒形復合絕緣子比強度(拉伸強度與品質比為)高，具備良好的耐污閃特點，但存有界面內擊穿和芯棒脆性斷裂的機會，并且有機復合材料的使用期和端部連接區的長久可信性并未獲得共識。
我國實施的棒形懸式復合絕緣子的規格由字母和數字構成，其代表含義下表中表所示。
W——大小傘(等徑傘不代表);
1，2，3，4——設計序號(序號1、2指爬電比距為20mm/kV，序號3、4指爬電比距為25mm/kV);
“—”后數字代表額定電壓值，kV;
“/”后數字代表功率機誡拉申負載值，kN;
末尾的英文字代表連接結構型式(球窩連接不表示)。
比如說，F(xiàn)XBW4-220/100代表棒形懸式復合絕緣子，大小傘型，設計序號4，額定電壓220kV，機電破壞負荷不低于100kN。因為加工廠不一樣，所定編的產品規格也進而變動。
